공법개요

Rib-Deck 공법은 슬래브 형상에 따라 패널 하부에 Rib 및 헌치를 형성함으로써 균열저항성을 키우고, 횡단경사 조절로 인해 슬래브 자중증가를 억제하며,
전단연결재 개선으로 슬래브 철근 배근시 시공성 개선 및 고강도 철선을 이용한 패널 이음부 강결 처리로 반사균열을 억제하였으며
캔틸레버 Rib-Deck와 연동하여 바닥판 전 구간의 프리캐스트화가 가능한 프리캐스트 패널 공법

주요특징

안전성
  • 보강리브에 의한 강성증대로 균열저항성 향상 → 운반중 균열발생 억제효과
  • 고강도 철선을 이용한 패널간 이음부 강결 → 반사균열 및 건조수축 방지 우수
시공성
  • 파형전단연결재 사용으로 바닥판철근 배근용이 → 시공성 향상
  • 선형과 무관하게 적용이 가능하고, 형하조건에 관계없는 다양한 시공방법(크레인, 전용대차) 적용가능
유지관리
  • 교량하부 균열확인 및 보수 유리
  • 패널이음부 반사균열을 억제하여 유지관리 비용 절감
경관성
  • 돌출된 보강 리브의 패턴화로 하부 조망시 미관우수
신기술/특허
  • 건설신기술 제751호 / 특허 제10-1721603호 / 특허 제10-1118257호 / 특허 제10-1050321호
  • 도공기술마켓 2020-93호
특징1

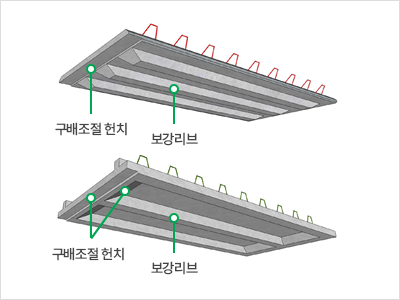

보강리브 및 헌치를 포함한 단면형상

  • 보강리브를 형성하여 균열저항성 향상
  • 패널 양단부에 헌치를 두어 종횡방향 구배조절이 가능하여 바닥판자중 경감
특징2

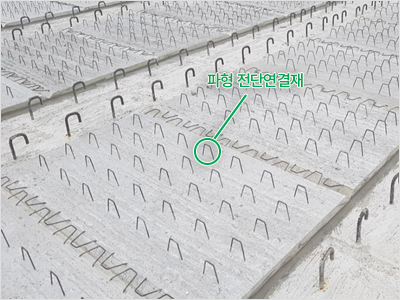

파형 전단연결재 사용

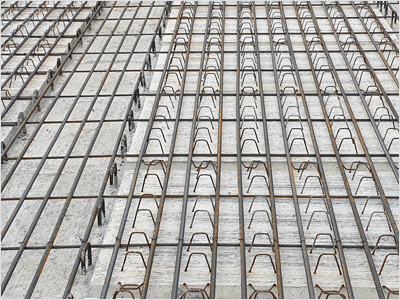

  • 보전단연결재의 개선으로 바닥판철근 배근시공성 향상
특징3

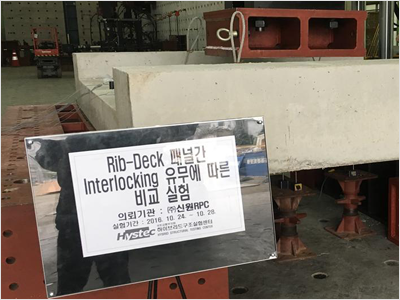

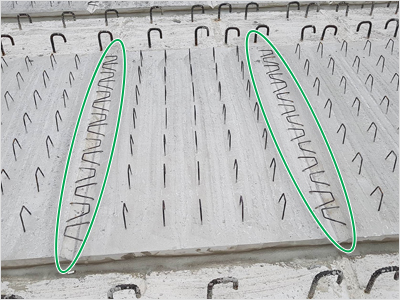

패널 맞댐이음부에 고강도철선을 이용한 인터로킹 형성

  • 패널이음부에서의 반사균열 억제효과
