ABC합성형라멘교
(Accelerated Bridge Construction)

공법개요

재해복구등 긴급상황에 신속하게 대응하기 위한 PSC거더를 활용한 합성형라멘교로써 정모멘트구간에는 전단면 프리캐스트 바닥판을 적용하여 공기단축이 가능하고
부모멘트구간에는 프리캐스트패널을 이용한 바닥판시공으로 동바리 및 거푸집이 불필요하여 설치/해체에 따른 안전사고 예방이 가능한 공법임

주요특징

계획성
  • 저형고 장경간계획이 가능하고 우각부 헌치부를 배제하여 하천횡단시 최대한의 통수공간확보 용이
안전성
  • 강성이 큰 콘크리트거더 적용으로 처짐 및 진동등 사용성에 유리하고 거더단부 매입철근의 연속화로 강결효과 우수
경제성
  • 강합성계열의 라멘교량에 비해 경제성이 우수하고 프리캐스트판넬 활용으로 공기단축 가능
시공성
  • 크레인을 활용한 거더시공 및 바닥판시공시 동바리/거푸집이 불필요한 프리캐스트판넬 활용으로 시공성 향상
신기술/특허
  • 특허 제10-1721603호 / 특허 제10-1796210호 / 특허 제10-2153007호
특징1

거더단부 매입철근의 연속화(단부구간)

  • 거더단부 매입철근 및 단부가로보 설치로 연속화 처리
특징2

프리캐스트 전단면 바닥판(FCT) 적용(정모멘트구간)

  • 전단면바닥판 적용시 공기단축 가능
  • 정모멘트구간은 전단면바닥판과 Rib-Deck 중 선택적용

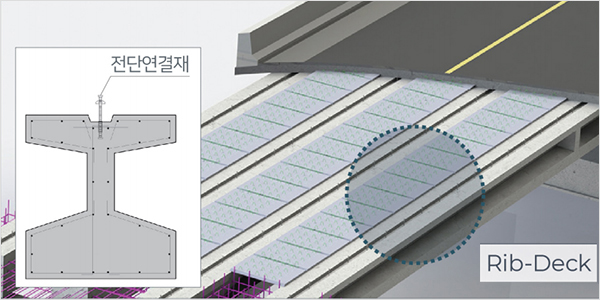

특징3

현장타설바닥판+Rib-Deck 적용(부모멘트구간)

  • 현장타설구간 내 Rib-Deck적용으로 거푸집/동바리 불필요

경간장별 적용형고

경간장(L) 20m 25m 30m 35m 40m 45m
적용형고 0.9m 1.0m 1.1m 1.2m 1.4m 1.6m
