ABC강박스거더
(Advanced Double Composite Box with(out) Cantilever Bridges)

공법개요

T형 캔틸레버 브라켓이 포함된 새로운 개념의 2중합성 강박스 거더교로 압축응력이 발생하는 지점부위치에 압축저항력이 우수한 콘크리트를 타설하여 구조효율성이 증대되고, 강재와 콘크리트 접합면에는 돌기형 전단연결재를 적용하여 콘크리트와의 부착성이 향상되며, 지간중앙부에는 플레이트 구조를 적용하여 제작성 및 경제성을 극대화 하였고, 동바리 대체용 T형 캔틸레버 브라켓과 프리캐스트 패널을 구비하여 슬래브 바닥판의 시공안전성을 증대시킨 교량형식

주요특징

계획성
  • 120m까지의 경간장 규모에 적합한 이중합성거더교 형식으로 강재량을 대폭줄인 친환경, 녹색성장 교량기술
안전성
  • 압축응력 발생위치에 압축저항력이 우수한 콘크리트를 타설하여 구조효율성 증대
경제성
  • 지간중앙부에 플레이트 구조적용으로 제작성 및 경제성 극대화
시공성
  • 동바리 대체용 T형 캔틸레버 브라켓과 프리캐스트패널을 구비하여 교량슬래브 바닥판의 시공안전성 증대
신기술/특허
  • 특허 제10-1840763호 / 특허 제10-1066838호 / 특허 제10-1659572호
특징1

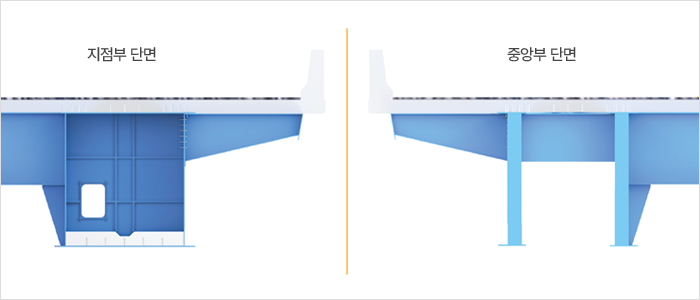

지점부 : 이중합성구조로 인한 구조성능 개선

  • 부모멘트를 받는 연속교 내측지점구간의 하부압축플랜지 위에 콘크리트를 타설하여 지점부 강성향상 → 형고감소 및 경간장증대
특징2

중앙부 : 플레이트 거더구조로 경제성 향상

  • 중앙부에 플레이트거더구조 적용으로 강재량, 용접, 도장절감 및 개방감 확보
특징3

중앙부 : 플레이트 거더구조로 경제성 향상

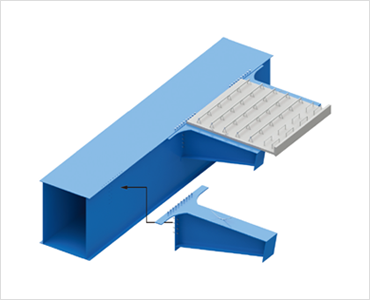

  • 캔틸레버부 : T형브라켓+프리캐스트패널 적용

경간장별 적용형고

경간장(L) 50m 65m 70m 80m 90m 100m 120m
적용형고 1.8m 2.2m 2.5m 2.8m 3.0m 3.2m 3.5m
